UGNX PMI立体剖局部剖操作

使用UG PMI功能出剖视工程图操作细节

学习价格

1 铜板

 收藏  分享

学习次数17 次

人气206

学习时长永久有效自购买之日起计算有效期

立即购买加入购物车

课程介绍
课时章节
课程评价
配套资料

PMI立体剖局部剖操作方法：
学习本章节课程： http://www.aoshuke.com/study-2547.html
1.进入工程图
2.修改比例，投影视角
3.原：局部剖视图
4.进入建模模板，打开PMI

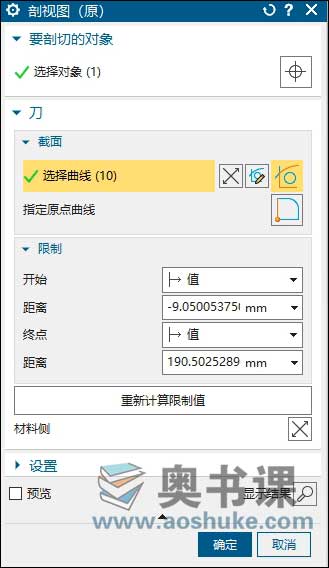

5.剖视图（原）激活打开
6.绘制剖视的草图线，拉伸出剖视尺寸
7.部件导航器，关闭应用过滤器
8.模型视图找找到 PMI 剖视视角修改至合理结果
9.再次进入工程图，选择PMI 视角投影
